Структурированные кабели для локальных сетей: Медные кабели и патчкорды RJ45, модули keystone, розетки, вилки и сетевые разъемы.
Что такое структурированная сеть и почему она важна?
Определение и принципы работы структурированной сети
Структурированная сеть Ethernet - это комплексная телекоммуникационная система передачи данных, предназначенная для широкого спектра приложений, таких как передача данных, голоса и видео. Структурированная сеть состоит из пассивных компонентов, таких как медные кабели, оптоволокно, розетки, патч-панели и другие компоненты, которые соединяют точки распределения и конечных пользователей в единую, целостную инфраструктуру. Структурированная кабельная сеть - это система универсальных телекоммуникационных кабелей, которая обеспечивает гибкость и возможность легко расширить сеть в будущем.
Важность правильной структурированной прокладки кабелей в локальных сетях
Правильная структурированная прокладка кабелей имеет решающее значение для производительности и надежности локальной сети. От правильного управления вертикальной и горизонтальной кабельной системой зависит качество передачи данных, минимизация помех и обеспечение стабильной работы всей сетевой инфраструктуры. Правильное проектирование и монтаж структурированной сети позволяет эффективно передавать данные на скоростях, соответствующих потребностям пользователей.
Различия между категориями (cat) кабелей в локальных сетях, уровни пропускной способности
Категории структурированной кабельной сети определяют максимальную пропускную способность и частоту работы того или иного типа кабеля. Наиболее распространенными категориями являются:
- Категория 5e: Кабели этой категории поддерживают частоту до 100 МГц и пропускную способность до 1 Гбит/с.
- Категория 6: Эти кабели работают на частоте до 250 МГц и обеспечивают пропускную способность до 10 Гбит/с на расстоянии до 55 метров.
- Категория 6a: Эта категория поддерживает частоты до 500 МГц и пропускную способность 10 Гбит/с на расстоянии до 100 метров.
- Категория 7: Кабели этой категории поддерживают частоты до 600 МГц и пропускную способность до 10 Гбит/с. Они отличаются лучшим экранированием по сравнению с категорией 6а, что сводит к минимуму электромагнитные помехи. В основном они используются в промышленных условиях и центрах обработки данных, где есть большое количество устройств, генерирующих помехи.
- Категория 7a: эти кабели поддерживают частоты до 1000 МГц и пропускную способность до 10 Гбит/с. Они предназначены для приложений, где требуется очень высокая пропускная способность и минимум помех, например для профессиональных аудио/видеосистем.
- Категория 8.1: Кабели этой категории поддерживают частоты до 2000 МГц и обеспечивают пропускную способность до 25 Гбит/с на расстоянии до 30 метров. В основном они используются в центрах обработки данных, где требуется очень высокая пропускная способность и низкая задержка.
- Категория 8.2: самый новый стандарт, кабели этой категории поддерживают частоту до 2000 МГц и обеспечивают пропускную способность до 40 Гбит/с на расстоянии до 30 метров. Категория 8.2 предназначена для использования в самых требовательных сетевых средах, таких как центры обработки данных, где ключевое значение имеют максимальная производительность и минимальная задержка.
Кабели также различаются по типу экранирования. Категория 8.2 предлагает усовершенствованные методы экранирования, которые еще больше снижают уровень электромагнитных помех, обеспечивая надежную передачу данных даже в самых сложных условиях.

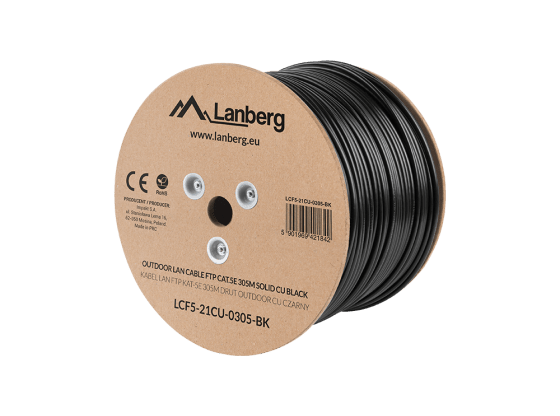

Какие бывают типы кабелей RJ45 и как их использовать?
Технические характеристики кабелей RJ45, их использование и сравнение
Кабели RJ45 - это стандартная среда для передачи данных в локальных сетях. Они бывают разных категорий, например 5e, 6 и 6a, что влияет на их пропускную способность и частоту работы. Кабели RJ45 могут быть экранированными (FTP) или неэкранированными (UTP), что влияет на устойчивость к электромагнитным помехам.
Какой кабель RJ45 выбрать для структурированной кабельной системы: cat 5/6/7/8?
Выбор правильного кабеля RJ45 зависит от технических характеристик сети и потребностей пользователей. Для большинства офисных приложений достаточно категории 5e, но для более требовательных приложений, таких как передача видео высокой четкости, стоит инвестировать в кабели категории 6 или 6a.
Как провести эффективную прокладку структурированной кабельной сети?
Самые важные этапы прокладки сетевого кабеля
- Планирование: Определи требования к сети и подготовь план установки.
- Выбор материалов: Выбор подходящих кабелей, розеток, патчкордов и других компонентов.
- Установка: Прокладка кабелей в соответствии со стандартами EN 50173, установка розеток и кейстоунов.
- Тестирование: Проверка правильности установки и качества соединений.

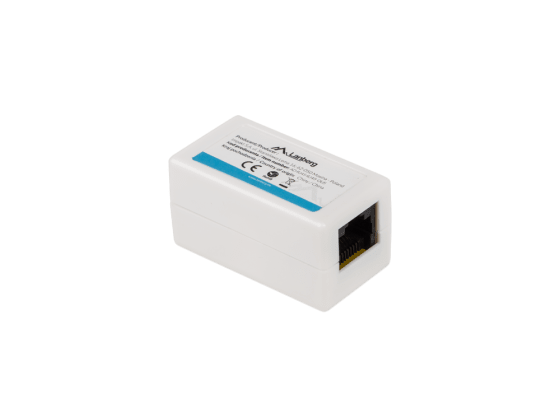

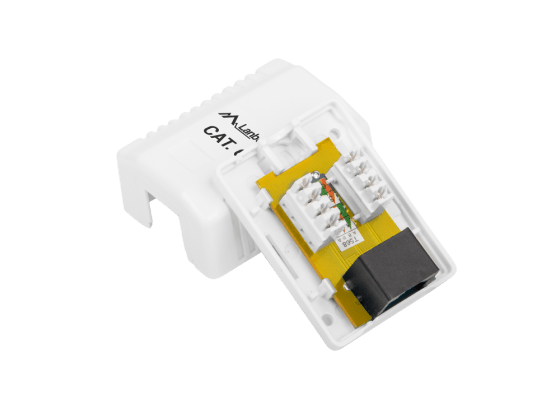

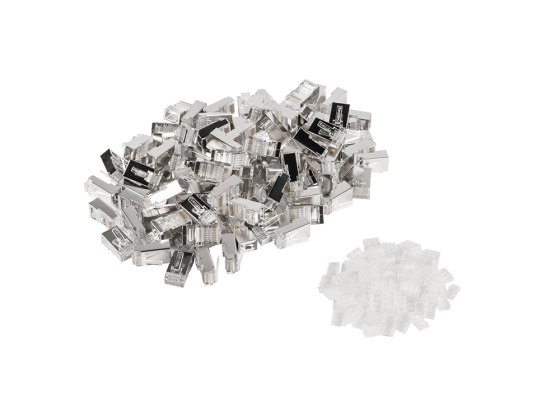

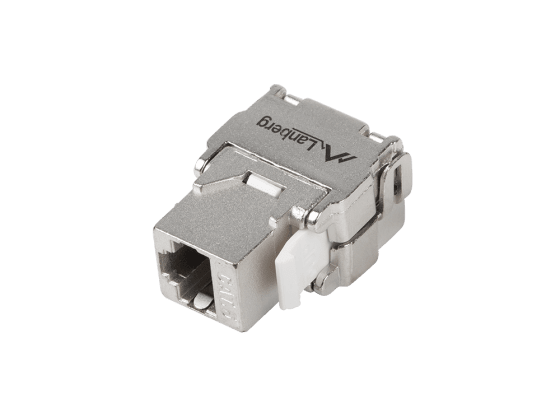

Выбор подходящих розеток и кейстоунов для локальной сети.
Розетки и кейстоуны - ключевые компоненты в локальных сетях, так как они используются для подключения конечных устройств. Выбор подходящих компонентов зависит от категории кабельной сети и технических характеристик сети. Важно, чтобы они были совместимы с используемыми кабелями и обеспечивали надежное соединение.
Что означают термины UTP и FTP в контексте сетевых кабелей?
Различия между кабелями UTP и FTP в локальных сетях
Кабели UTP (Unshielded Twisted Pair) и FTP (Foiled Twisted Pair) отличаются способом экранирования. UTP - неэкранированные, что делает их более дешевыми и простыми в установке, но менее устойчивыми к электромагнитным помехам. FTP - экранированные, что делает их более устойчивыми к помехам, но также более дорогими и сложными в установке.
Преимущества и недостатки использования экранированных и неэкранированных кабелей
Экранированные (FTP) кабели обеспечивают лучшую защиту от помех, что важно в среде с высоким уровнем электромагнитных помех. Однако они дороже и сложнее в установке, чем неэкранированные (UTP) кабели. UTP-кабели проще в установке и более гибкие, но могут быть менее эффективными в среде с высоким уровнем помех.

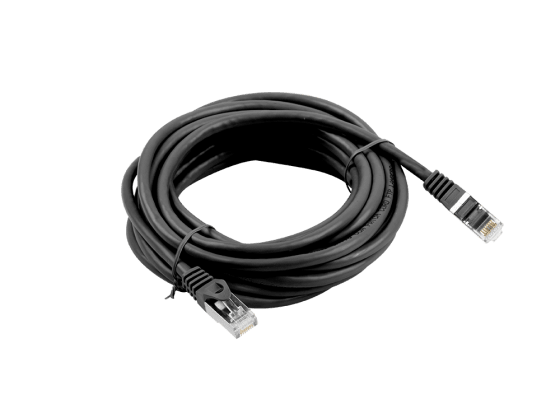

Как обеспечить эффективную локальную сеть: какие кабели и патчкорды выбрать?
Кабельные технологии и стандарты, поддерживающие высокоскоростную передачу данных
Современные кабельные технологии, например кабели категории 6а, поддерживают высокоскоростную передачу данных со скоростью до 10 Гбит/с. Такие стандарты, как EN 50173, гарантируют, что при установке будут соблюдены лучшие практики, что минимизирует риск помех и повышает производительность сети.
Важность правильного управления структурированной кабельной системой
Правильное управление структурированной кабельной системой - залог долгосрочной производительности и надежности локальной сети. Это включает в себя регулярный осмотр, тестирование и обслуживание, чтобы убедиться, что все соединения находятся в хорошем состоянии, а система оптимизирована для передачи данных с максимальной скоростью и минимальными перебоями.
