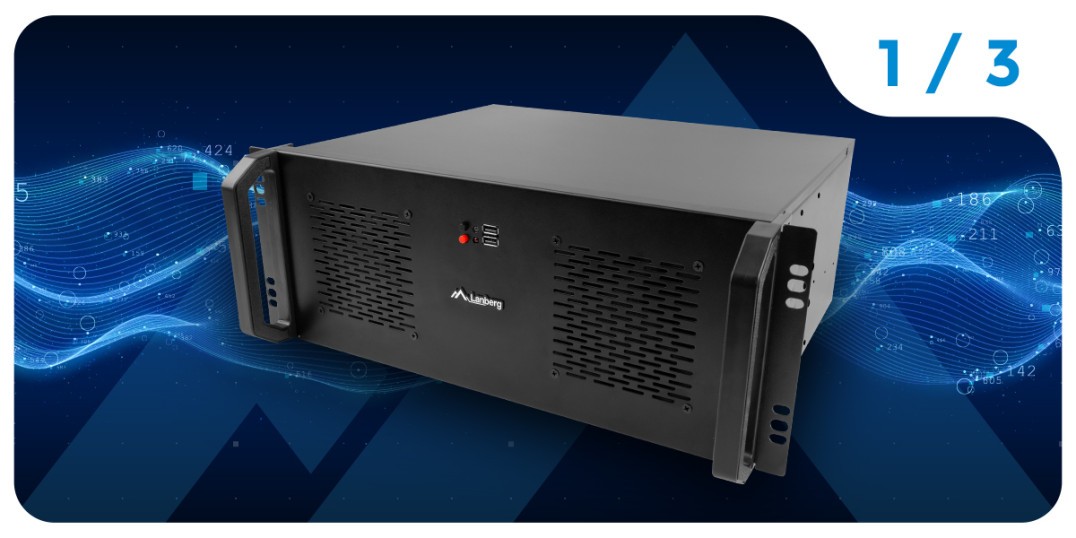

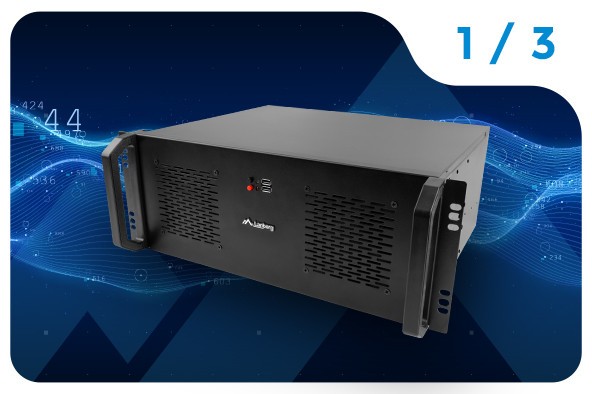

Серверные корпуса - сборник Ланберга, часть 1

Сетевой серверный компьютер - каковы его характеристики и что требуется от такой системы?

Серверы - это основа современных IT-решений, они используются для поддержки бизнес-приложений, предоставления сетевых услуг и хранения конфиденциальных данных. В отличие от ПК или даже мощных рабочих станций и игровых автоматов, сетевой сервер должен работать непрерывно, зачастую круглосуточно, и риск его выхода из строя должен быть сведен к абсолютному минимуму. К ключевым особенностям относятся:

Стабильность: Надежность в плане непрерывной работы.
Безопасность данных: Защита от потери и несанкционированного доступа.
Расширяемость и масштабируемость: Гибкость для удовлетворения меняющихся потребностей.
Контроль окружающей среды: Мониторинг температуры, питания и других параметров.

Все это требует правильной конфигурации оборудования, особенно в плане процессоров, оперативной памяти, дисковой системы и, что немаловажно, специального шасси, которое защищает и поддерживает эти компоненты.

Высокопроизводительный процессор или процессоры с запасом вычислительной мощности

В случае с серверами мы можем столкнуться как со стандартными процессорами для настольных ПК (например, Intel Core, AMD Ryzen), так и с линейками, разработанными типично для серверных решений, такими как серверные процессоры Intel Xeon или AMD EPYC. Последние предлагают, помимо прочего, следующее:

Поддержка большого количества ядер и потоков.
Обширные ресурсы кэша.
Дополнительные инструкции для поддержки виртуализации и шифрования.
Функции RAS (Reliability, Availability, Serviceability), важные в дата-центрах.

Профессиональные серверные материнские платы способны поддерживать многопроцессорные конфигурации, что позволяет создавать платформы с огромной вычислительной мощностью. Выбор процессора должен зависеть от характера задач - серверы баз данных, почтовые серверы или системы виртуализации предъявляют разные требования.

Совместимость с широким выбором поддерживаемых материнских плат

В серверах преобладают материнские платы форматов ATX, E-ATX, Micro-ATX, ITX или SSI CEB. Эти стандарты определяют, помимо прочего, размеры, количество слотов расширения PCIe или банков памяти. Наиболее важными моментами являются:

Возможность установки нескольких карт расширения - например, RAID-контроллеров, сетевых карт 10GbE или графических карт (в контексте HPC или AI).
Поддержка многопроцессорности - характерно для серверных материнских плат SSI CEB.
Количество слотов DIMM - крайне важно для больших объемов оперативной памяти.
Эффективное охлаждение - радиаторы на силовых секциях и мостах для стабильной работы.

Размер и стандарт материнской платы напрямую влияет на выбор корпуса: тебе нужно не только вместить материнскую плату, но и обеспечить достаточное количество отсеков для накопителей и место для эффективной системы охлаждения.

Безопасное место для хранения больших объемов данных - диски в конфигурации RAID.

Важным аспектом является хранение и безопасность данных. Именно здесь на помощь приходят различные конфигурации RAID (Redundant Array of Independent Disks). Вот краткий обзор самых популярных решений:

RAID 0: объединяет диски для повышения производительности и емкости, но не обеспечивает избыточности.
RAID 1: Зеркальное отображение данных на двух (или более) дисках для обеспечения высокой безопасности в ущерб производительности и доступной емкости.
RAID 5: Использует разделение данных по четности, предлагая хороший баланс между производительностью и безопасностью.
RAID 6: двойная четность обеспечивает еще большую безопасность, позволяя выходить из строя одновременно двум дискам.
RAID10: сочетает в себе преимущества RAID 0 (производительность) и RAID 1 (избыточность). Однако это более требовательная конфигурация в плане количества дисков.

Чтобы использовать все преимущества RAID, в серверном шасси должно быть предусмотрено достаточное количество отсеков для дисков (как HDD, так и SSD). Часто используются отсеки для дисков с горячей заменой, что позволяет производить "горячую замену" дисков. В крупных дата-центрах для оптимальной работы всей системы обычно используются современные SSD (platter и PCI-E), которые потребляют меньше энергии и обеспечивают наилучшую производительность при чтении и записи.

Стабильный блок питания и специализированные ИБП

Блок питания должен быть негабаритным (питание с запасом), иметь высокий КПД (желательно сертификацию 80 PLUS), а также оборудование, полезное для серверов:

Модульная прокладка кабелей: Облегчает прокладку кабелей и улучшает воздухообмен.
Устройства защиты от перенапряжения: Защищают дорогостоящие компоненты.
Пылевые фильтры: Уменьшают попадание грязи.

ИБП (источники бесперебойного питания) играют ключевую роль в области аварийного электроснабжения. В профессиональной среде их часто используют в сочетании с аккумуляторными блоками, чтобы увеличить время резервного питания.

Что такое серверный корпус и почему он необходим в дата-центрах и IT-инфраструктуре?

Серверный корпус - это не просто "коробка" для компонентов - это важнейшая часть IT-инфраструктуры, которая:

Защищает компоненты от механических повреждений и пыли.
Обеспечивает правильный воздушный поток и возможность установки дополнительных вентиляторов.
Позволяет удобно расширяться: свободные отсеки для дисков, место для дополнительных плат расширения, легкий доступ к компонентам - все это крайне важно.

Центры обработки данных и серверные комнаты полагаются на стандартизацию в виде корпусов RACK (шириной 19 дюймов), позволяющих быстро устанавливать их в серверные стойки. Туда же монтируется и другое сетевое оборудование (коммутаторы, маршрутизаторы, патчпанели, PDU).

Как компьютерное шасси влияет на производительность серверных компонентов: оперативной памяти, процессора и дисков?

Корпус должен обеспечивать:

Пространство для адекватного радиаторного охлаждения процессоров, микросхем оперативной памяти и силовых секций.
Достаточное количество слотов и отсеков для плат расширения, HDD и SSD.
Оптимальная циркуляция воздуха - крайне важна для предотвращения перегрева компонентов, особенно в сильно нагруженных серверах.

Недостаточно вентилируемое шасси приводит не только к повышенному риску выхода из строя, но и к такому явлению, как тепловое дросселирование, которое резко снижает производительность.

Необходимость усовершенствованного охлаждения для нормальной работы серверных компонентов

Термический д росселирование (перегрев чипов CPU/GPU, приводящий к снижению тактовой частоты) - особенно нежелательное явление в серверных средах. Чтобы предотвратить его:

Система вентиляции в корпусе должна быть эффективной и хорошо продуманной.
Встроенные вентиляторы должны создавать туннель воздушного потока через шасси.
Варианты крепления дополнительных вентиляторов повышают гибкость при расширении сервера.
Регулярное обслуживание и уход (например, чистка фильтров, замена износившихся вентиляторов) продлевают срок службы.

Серверные корпуса Lanberg отвечают этим требованиям благодаря установленным на заводе вентиляторам, которые эффективно охлаждают ключевые компоненты. В зависимости от модели они также допускают установку дополнительных вентиляторов - как фирменных Lanberg, так и других производителей.

Серверные корпуса RACK и TOWER - что выбрать для каких задач?

Серверный корпус TOWER - лучше всего подходит для малого и среднего бизнеса

КорпусаTOWER напоминают классические корпуса для ПК. Для установки небольших серверов, например в небольшом офисе, доме или мастерской, они имеют ряд преимуществ:

Простота установки: Не требуют установки RACK-шкафа, что снижает затраты.
Мобильность: Их можно перемещать по мере необходимости.
Достаточное пространство для охлаждения: Свободно стоящая конструкция облегчает отвод тепла.

Модели RACK - идеальный вариант для крупных компаний, промышленности и центров обработки данных

КорпусаRACK (например, 19-дюймовые) предназначены для установки в серверные стойки, что позволяет тебе:

Централизация: Сосредоточить всю инфраструктуру (серверы, коммутаторы, патчпанели, ИБП) в одном месте.
Простое обслуживание: Оборудование стандартизировано, легко доступно спереди и сзади стойки.
Экономия пространства: В средах, где важно вертикальное (U) пространство, можно эффективно использовать место с помощью RACK.

Как выбрать высоту шкафа: преимущества моделей 1U, 2U, 3U, 4U

Высота шкафа RACK измеряется в единицах U (1U = 1,75 дюйма ≈ 4,45 см). Небольшие серверы для не слишком сложных задач обычно помещаются в корпусах 1U или 2U. Напротив, 3U и 4U предлагают место для более продвинутых конфигураций:

Поддержка более высоких радиаторов и охлаждения процессора.
Возможность установки полноразмерных видеокарт, что полезно для ИИ, машинного обучения и высокопроизводительных вычислений.
Больше дисковых отсеков для расширения хранилища.

Lanberg ориентируется в первую очередь на корпуса 3U и 4U, предназначенные для требовательных приложений, где производительность и надежность являются приоритетом.

Простота управления и удобство расширения - на что обратить внимание?

В контексте управления сервером важно следующее:

Передняя панель ввода/вывода с портами USB, индикаторами и кнопками.
Доступ к внутреннему пространству (например, боковые панели в шкафах Lanberg RACK или дополнительный доступ сзади).
Прочная конструкция - толщина листового металла, отделка краев, система прокладки кабелей.
Возможность быстрого расширения - свободные слоты расширения, дополнительное место для жестких дисков и т.д.

Lanberg предлагает как подвесные RACK-шкафы, обеспечивающие удобный доступ с тыла (двухсекционные шкафы), так и стоячие шкафы, предназначенные для продвинутых серверных комнат. Благодаря возможности снимать боковые панели, установка и обслуживание серверного шкафа значительно упрощаются.

Краткое содержание первой части руководства

Выбор серверного шкафа, будь то TOWER или RACK, является одним из ключевых элементов при создании стабильной и эффективной IT-инфраструктуры. Правильная конструкция защищает компоненты сервера, обеспечивает необходимое охлаждение и облегчает будущее расширение - поэтому при покупке стоит рассматривать все характеристики с точки зрения предполагаемых функций сервера.
