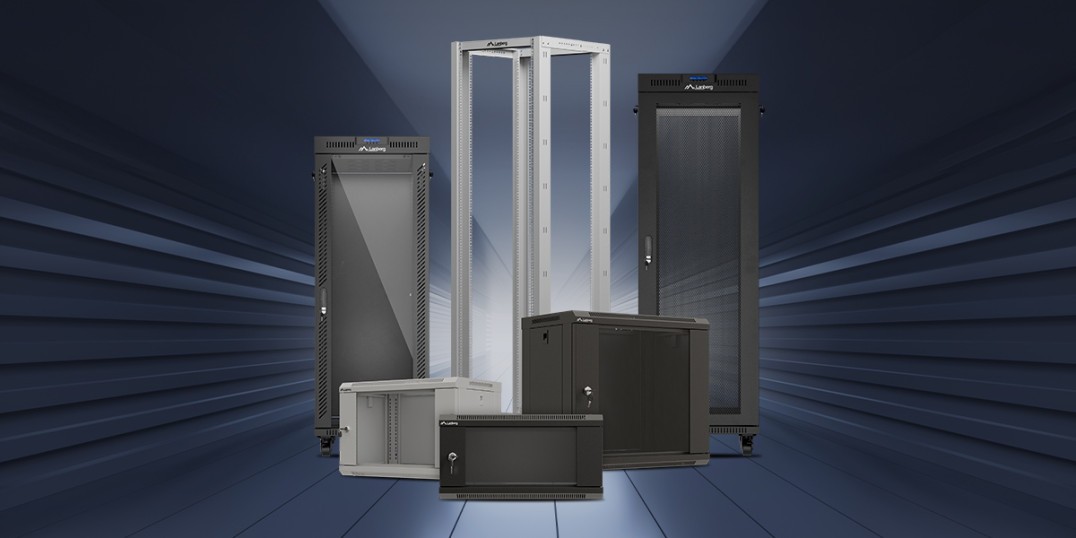

Как правильно выбрать шкаф-стойку для своего проекта?
Выбор стоечного шкафа - это инфраструктурное решение, а не "покупка предмета мебели". Правильно выбранная модель влияет на стабильность сети, температуру устройств, эргономику обслуживания, физическую безопасность и собственно TCO - общую стоимость владения за весь жизненный цикл установки. От шкафа зависит, займет ли замена коммутатора 5 минут или полдня; удастся ли логично проложить ИБП и кабели или они будут постоянно сталкиваться с дверями; хватит ли запаса пространства и мощности для роста, или каждый апгрейд будет заканчиваться перестройкой стояка.
На практике правильный выбор не сводится к тому, "сколько U и какой глубины". Не менее важны: рабочая среда (SOHO, офис, серверная, lab/AV - то есть лаборатории и аудиовидеосистемы: конференц-залы, студии/вещание, образование, цифровые вывески; где важна тихая работа, быстрая реконфигурация и легкий доступ спереди/сзади к таким устройствам, как матрицы HDMI/SDI/HDBaseT, DSP-процессоры, усилители, микшеры, кодеры/рекордеры, плееры вывесок и контроллеры управления), плотность мощности (PoE, NVR, серверы), логистика кабеля (радиусы изгиба, вертикальная/горизонтальная прокладка), распределение питания (1U/0U PDU, запас мощности), акустика и возможность бокового и заднего обслуживания. Чаще всего проблемы возникают из-за недостатка пространства - U, глубины, мощности и охлаждения - и непродуманной схемы прокладки кабелей. Предлагаем тебе прочитать нашу статью, в которой мы постараемся развеять все сомнения.

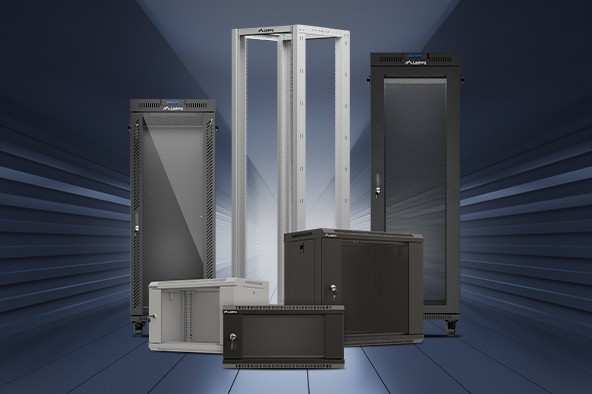

Что именно представляет собой стоечный шкаф?
Стоечный шкаф - это стандартизированный корпус для монтажа IT/телекоммуникационного/AV-оборудования, основанный на ширине 19″ (реже 10″) и делении высоты на "U"-блоки (1U = 44,45 мм). Стандартизация означает, что патч-панели, коммутаторы, серверы, блоки ИБП и аксессуары подходят к одним и тем же монтажным шинам, а обслуживание предсказуемо. Хороший шкаф - это не просто стальная рама с дверью: это продуманный путь воздушных потоков, безопасное распределение питания, заземление элементов и пространство для роста, что в совокупности сокращает время простоя и снижает эксплуатационные расходы.
Стандарты: 19″ (профессиональный рынок), 10″ (SOHO - Small Office/Home Office; офис, серверная, лаборатория/AV); крепление на рельсы с шагом U, винты M6 + сепараторные гайки.
Корпус шкафа: настенный или напольный; стеклянные/перфорированные двери; съемные боковые панели; кабельные вводы.
Цели: упорядочивание и стандартизация, сокращение времени обслуживания, повышение надежности, безопасности и эстетики.
Как читать спецификации и планировать размеры?
Спецификация каждого стоечного шкафа сводится к трем измерениям: ширина (19″/10″), высота (U) и глубина (внешняя и монтажная - расстояние между направляющими). Прежде чем выбрать модель, проведи инвентаризацию оборудования, просуммируй единицы U и добавь 20-30% запаса. Рассчитай глубину "в реальном выражении": шасси + заглушки + радиус изгиба кабеля. Также проверь грузоподъемность (для настенных шкафов), направление открывания дверей и возможность реверса петель, а для напольных - выравнивание и возможное крепление.
Высота в U - запас, который спасает проекты
Планирование "на пределе" заканчивается тем, что не остается места для органайзеров или дополнительной патч-панели. Минимальный буфер в 20-30% позволяет тебе расширить инсталляцию без реорганизации всего шкафа.
Практика: посчитай U всех устройств, прибавь +20-30%, запланируй свободный 1U над особо "горячими" элементами.
Глубина - внешний и монтажный размер
Для настенных шкафов чаще всего 450-600 мм, для напольных 600/800/1000/1200 мм. Помни о фактическом монтажном пространстве, разъемах питания/ethernet и радиусах изгиба - особенно для патч-кордов спереди.
Совет: для серверов/БП отдай предпочтение 1000-1200 мм; для SOHO/CCTV беспроигрышным вариантом будет 600 мм.
Двери и доступ к сервису
Стеклянные двери улучшают акустику и позволяют быстро провести визуальный осмотр; перфорированные двери улучшают воздухообмен. Съемные боковины и удобный доступ к задней части сокращают время вмешательства.
Совет: везде, где низкий уровень шума является приоритетом.
Грузоподъемность и устойчивость
Настенные шкафы ограничены стеной и кронштейнами, поэтому тяжелые элементы (ИБП) - исключение. В напольных шкафах устанавливай самые тяжелые модули низко, выравнивай шкаф и - при больших нагрузках - закрепляй его якорем.
Правило: вес снижается, центр тяжести остается низким, безопасность повышается.
Настенные шкафы - компактный распределительный узел
Настенные шкафы идеально подходят для SOHO, небольших офисов, напольных распределительных пунктов (IDF) и систем видеонаблюдения. Типичные 9-12U глубиной 600 мм вместят роутер/ONT, PoE-коммутатор, 1-2 патч-панели и NVR, оставляя запас для аккуратной прокладки кабелей. В установках PoE и видеонаблюдения тепло может стать проблемой - стоит использовать перфорированные двери и панель вентилятора с термостатом. Ограничением часто является допустимая нагрузка на стену; если ты планируешь установить ИБП, проверь допустимую нагрузку и установи его на полку как можно ниже.
Когда выбирать: узел локальной сети, NVR + PoE, микросеть дома/офиса.
Стартовые размеры: от 4U до 12U, глубина 350-450 мм (запас для штекеров и патч-кордов).
Вентиляция: 2-4-вентиляторная панель + термостат; свободный 1U над "радиаторами".
Аксессуары: полка для NVR/UPS, органайзер 1U, щеточная панель, PDU 1U, набор винтов M6.
Напольные шкафы - основа серверных комнат и более крупных IDF/MDF
Когда количество устройств и требования к питанию, охлаждению и прокладке кабелей растут, приходит время для напольного шкафа. В офисах хорошая отправная точка - 15U-32U (чаще всего 600х600, 600х800 мм), а в серверных от 37U-47U (от 600х1000/1200 или 800х1000/1200 мм) с перфорированной передней/задней частью. Самые тяжелые модули - онлайн ИБП, батареи - устанавливай как можно ниже; выровняй шкаф с помощью ножек или роликов и при необходимости закрепи к полу. Глухие панели 1-2U между блоками оборудования улучшают направленность охлаждения и уменьшают "короткие замыкания" воздушных потоков.
Когда выбирать: серверы на слайдах, массивы, большие блоки ИБП, вертикальные PDU, много кабелей.
Начальные размеры: В офисах хорошей отправной точкой будет 22-32U (чаще всего 800×1000 мм), а в серверных комнатах - 42-47U (800×1000/1200 мм).
Питание: двойная подача, PDU 0U с обеих сторон, запас по мощности не менее 30%.
Организация: вертикальные кабельные менеджеры, щеточные вводы сверху/снизу, заглушающие панели между устройствами.
Открытая стойка - полный доступ и максимальная гибкость
Открытая стойка (открытая 19″ рама) - это решение для лабораторий, тестовых стендов и AV-интеграции. Отсутствие корпуса означает максимальную вентиляцию и молниеносное изменение конфигурации, но при этом требуется контролируемая среда - без случайного движения и излишней пыли.
Преимущества: Доступ на 360°, быстрые изменения, отличные термы.
Советы: ролики + поперечные скобы, стяжки на липучках/молниях, вертикальные лестницы для связок.
Ограничения: сниженная физическая защита - подходит только для "чистых" зон.
Охлаждение и акустика - дисциплина, которая окупается
Охлаждение должно быть спланировано таким образом, чтобы поддерживать воздушный поток спереди и сзади. Перфорированные двери и глухие панели ограничивают смешивание воздушных потоков. В офисных помещениях хорошо работают вентиляторы с переменной скоростью вращения и термостатом - меньше шума, стабильнее температура. Коммутаторы PoE и сетевые видеорегистраторы могут рассеивать много тепла; оставь над ними свободный 1U или обеспечь более мощный поток воздуха.
Лучшие практики
Перфорация спереди/сзади, глухие панели 1-3U, свободные RU над горячими точками.
Избегай "короткого замыкания" воздушного потока - разделяй холодные и горячие зоны.
Следи за температурой - устанавливай реалистичные пороги тревоги.
Автоматизация
Вентиляторные панели + термостат; охлаждение работает тогда, когда это необходимо, а не постоянно "на полную катушку".
Акустика
Стекло + уплотнители в зонах, чувствительных к шуму; помни о компромиссе с термостатами.
Электропитание и безопасность - маргиналы приносят душевное спокойствие
Организуй питание с помощью PDU: в настенных шкафах - 1U; в напольных - вертикальные 0U (больше розеток, короче шнуры). Проектируй с запасом в 30% на розетки и питание. Монтируй стоечные ИБП на направляющих; в критически важных системах рассмотри возможность установки онлайн-ИБП с байпасом для обслуживания. Заземляй все элементы шкафа (шасси, двери, панели) и контролируй доступ в помещение.
План электропитания: запас ≥30% на рост нагрузки и температуры.
Топология: где возможно - два независимых питания.
Безопасность: заземление, замки, ограниченное снятие панелей.
Кабельный менеджмент - более быстрое обслуживание и меньшее количество ошибок
Заканчивай фиксированные кабели на патч-панелях и используй короткие, промаркированные патч-корды на устройствах. На фронте используй горизонтальные органайзеры, а в напольных шкафах - вертикальные лестницы. Щитовые панели позволяют прокладывать пучки сверху/снизу без потери эстетики и уменьшают попадание пыли. Прокладывай волокно отдельно, сохраняя радиусы изгиба.
Организация: патч-панель = граница между фиксированными кабелями и патчами.
Эргономика: пологие изгибы, запасы слабины, маркировка портов и пучков.
FO: раздельные трассы и радиус изгиба в соответствии с рекомендациями производителя.
Соответствие сценарию - как не переборщить
Дома/в микроофисе лучше всего подойдет 19″ настенное крепление 4-12U глубиной 350-450 мм (для NVR/PoE: 450-600 мм). В IDF/MDF выбирай настенное крепление 12-15U (350-600 мм) или переходи на напольное 15-32U - шасси 600×600 или 600×800 мм.
Серверная комната "с одним шкафом" подразумевает напольный шкаф 37-47U (чаще всего 42-47U) размером 600×1000/1200 или 800×1000/1200 мм, с перфорацией спереди/сзади, вертикальными PDU 0U с обеих сторон и глухими панелями 1-3U между блоками оборудования.
Лаборатории и AV-системы выиграют от открытой стойки 18-42U - полный доступ и отличные тепловые характеристики, но только в контролируемой среде; добавь ролики, поперечные скобы и липучки/молнии.
SOHO / CCTV
Шкаф: настенный 9-12U, 600 мм.
Дополнения: вентилятор + термостат, 1U PDU, 1U органайзер, полка для NVR/UPS.
Офис (IDF/MDF)
Шкаф: настенный 12-15U или напольный 22-32U.
Приоритеты: четкая прокладка кабелей, U-образный отступ, аккуратная передняя панель.
Серверная комната
Шкаф: напольный 42-47U, 800×1000/1200 мм.
Приоритеты: перфорированная передняя/задняя панель, PDU 0U с обеих сторон, заглушающие панели, аккуратные вертикали.
Лаборатория / AV
Шкаф: открытая стойка 18-42U.
Приоритеты: быстрая переконфигурация, полный доступ, органайзеры на липучках/вертикали.
Самые распространенные ошибки и как их избежать
Чаще всего не хватает запаса U и монтажной глубины, поэтому разъемы сталкиваются с дверцами, а каждый новый элемент вызывает "эффект домино". Не менее распространены недооценка охлаждения (PoE/NVR) и "мощность, доведенная до предела". Тяжелые модули, установленные высоко, повышают центр тяжести и риск опрокидывания.
Headroom: +20-30% U и +30% мощности.
Глубина: учитывай заглушки и радиусы изгиба; проверь глубину между рельсами.
Термы: перфорация, вентиляторы, заглушающие панели; свободные RU над горячими элементами.
Устойчивость: ИБП/батареи внизу, выравнивание и возможное крепление.
Аксессуары, которые действительно имеют значение
Это те мелочи, которые сокращают время обслуживания и повышают надежность. Полки (фиксированные/выдвижные) для устройств без "ушей", направляющие для серверов, заглушки 1-2U, улучшающие направленность охлаждения, PDU 1U/0U для аккуратного распределения питания, щеточные панели, органайзеры и запас винтов M6 с гайками в обойме.
Крепление: полки, направляющие, комплекты M6.
Охлаждение: глухие панели, вентиляторы + термостат.
Порядок/питание: PDU 1U/0U, органайзеры, щеточные панели, ремни на липучках/застежках-молниях.
Резюме
Начни выбор стоечного шкафа с его роли (SOHO/IDF/серверная/лаборатория), затем посчитай U и глубину "в реальном выражении", спроектируй охлаждение и питание с запасом, и, наконец, позаботься о лучших практиках кабель-менеджмента. Маржа - это твоя страховка: +20-30% U и +30% мощности гарантируют, что установка останется работоспособной и готовой к росту.
SOHO/CCTV: настенное крепление 19″ 4-12U, 350-450 мм (для NVR/PoE: 450-600 мм); вентилятор с термостатом, 1U PDU, свободный 1U над "радиаторами".
IDF/MDF: настенный 12-15U или напольный 15-32U (600×600 / 600×800 мм); органайзеры (горизонтальные/вертикальные) и заглушающие панели 1-3U.
Серверная: напольная 37-47U (чаще всего 42-47U), 600×1000/1200 или 800×1000/1200 мм; перфорированная передняя/задняя панель, PDU 0U с обеих сторон, глухие панели 1-3U, двойная подача питания и запас мощности ≥30%.
Лаборатория/АВ: открытая стойка 18-42U - полный доступ и быстрая реконфигурация в контролируемой среде; ролики + поперечные скобы, липучки/молнии, вертикальные лестницы.
Хорошо подобранный стоечный шкаф - это инвестиция в стабильность и снижение TCO - он организует прокладку кабелей, улучшает охлаждение и сокращает время обслуживания. Теперь у тебя есть полный набор критериев для принятия обоснованного решения: от высоты в U и реальной монтажной глубины, через тип двери и план охлаждения, до распределения питания и аксессуаров. Вместо "компромиссов на сегодня" выбирай решение, которое оставляет запас на завтра.
